اجرای سقف لوکسالون؛ بررسی ابعاد، گام‌بندی و الزامات فنی نصب

معماری مدرن همواره بر پایه تلفیق زیبایی بصری، دسترسی آسان به تاسیسات و دوام متریال بنا شده است. سقف‌های کاذب نواری و مدولار فلزی مانند سقف لوکسالون به‌عنوان یکی از کارآمدترین الگوهای پوشش سطوح بالاسری در ساختمان‌های تجاری، اداری و صنعتی شناخته می‌شوند. اجرای سقف لوکسالون نیازمند انتخاب صحیح متریال، بررسی ابعاد، گام‌بندی و دیگر جزئیات است. در این مطلب از گروه طاها، الزامات فنی برای اجرای سقف لوکسالون را بررسی کرده‌ایم.

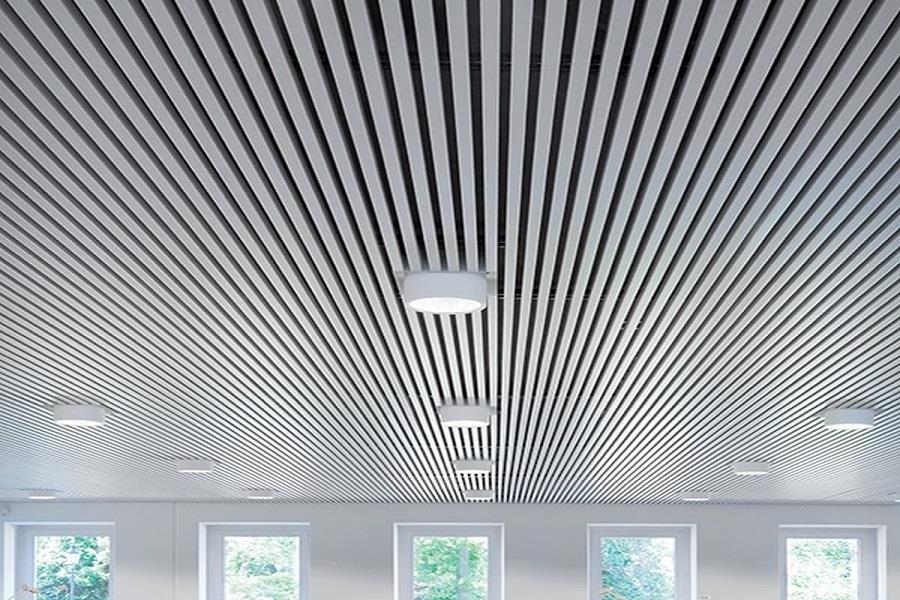

سقف لوکسالون چیست؟

نام لوکسالون (Luxalon) پیش از هرچیز علامت تجاری خانواده سقف‌های فلزی شرکت بین‌المللی هانتر داگلاس (Hunter Douglas) است که دهه‌ها پیش سیستم پنل‌های خطی را با استاندارد مهندسی دقیق به بازار عرضه کرد. به‌دلیل شهرت چشمگیر و موفقیت جهانی محصولات این شرکت در پروژه‌های بزرگ معماری، امروزه نوع خاصی از انواع سقف کاذب فلزی نواری با ساختار مدولار نیز در میان مهندسان با نام کلی لوکسالون شناخته می‌شوند. این سیستم‌ها شامل پروفیل‌های آلومینیومی طولی هستند که به وسیله زیرسازی مخفی و زبانه‌های دندانه‌دار مهار گشته و با ایجاد درزهای باز منظم، ظاهری خطی و کشیده در فضا پدید می‌آورند.

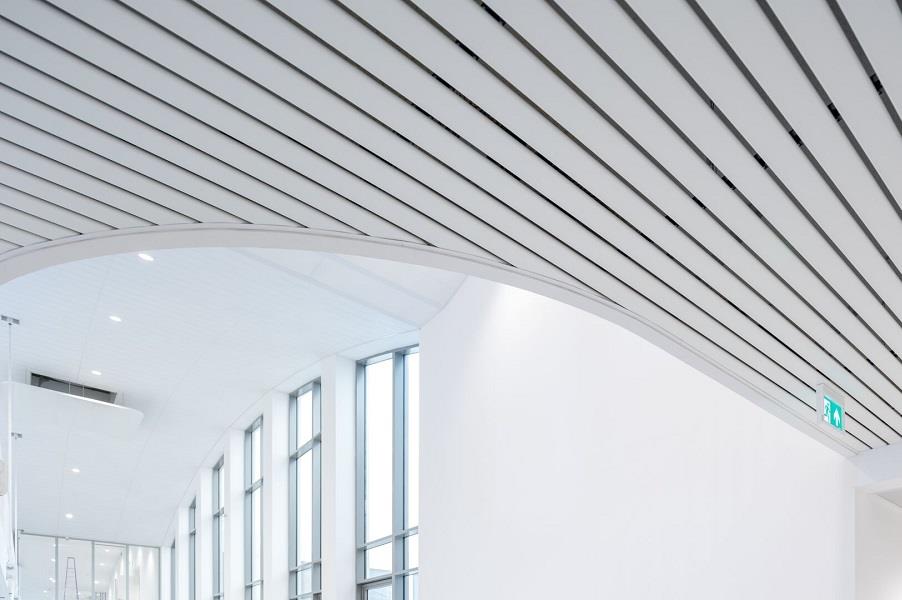

مشخصات هندسی و ابعادی در سیستم‌های رایج

درک مشخصات هندسی و ابعاد اجزا در اجرای سقف لوکسالون اهمیت بالایی دارد، زیرا هرگونه تغییر در نسبت عرض پنل‌ها به فواصل درزهای میانی، الگوی بصری و میزان عبور هوا را دگرگون می‌کند. گام‌بندی سیستم بر اساس فاصله مرکز به مرکز دو نوار مجاور تعریف می‌شود و تناسب میان عمق، ضخامت ورق و عرض قطعه، مقاومت خمشی سقف را تعیین می‌نماید. تعیین دقیق این مولفه‌ها نه تنها بر هدایت نور و پنهان‌سازی کانال‌های تاسیساتی اثرگذار است، بلکه بر محاسبات بار مرده زیرسازی و تعداد ساپورت‌های لازم نیز تاثیر مستقیم دارد و خطای ابعادی را کاهش می‌دهد. در جدول، بازه‌های ابعادی رایج در این نوع سقف را بررسی کرده‌ایم.

مراحل گام‌به‌گام اجرای سقف لوکسالون

فرایند اجرای سقف لوکسالون نیازمند رعایت ترتیب مهندسی و دقت میلی‌متری است تا از هرگونه اعوجاج، افتادگی یا ناترازی خطوط طولی جلوگیری شود. در آغاز کار، وضعیت سقف اصلی و مسیر عبور لوله‌ها و کابل‌ها پایش شده و پس از آن زیرسازی استاندارد اجرا می‌گردد. هماهنگی میان تیم‌های تاسیسات و اکیپ نصاب نیز مانع از دوباره‌کاری در هنگام عبور تجهیزات خواهد شد. در ادامه، مراحل گام‌به‌گام اجرای سقف لوکسالون را بررسی می‌کنیم.

نقشه‌برداری، اندازه‌گیری و پیاده‌سازی تراز

نخستین گام در اجرای سقف لوکسالون تعیین خط تراز سقف کاذب به وسیله تراز لیزری چندخطه در سراسر پیرامون محیط کارگاهی است. در این بخش، کارشناسان باید تراز نهایی سقف تمام‌شده را با در نظر گرفتن ارتفاع بلندترین المان تاسیساتی مستقر در فضای پلنوم (Plenum) ثبت نمایند. خط‌کشی تراز روی دیوارهای جانبی با ریسمان رنگی پیاده‌سازی می‌شود تا مرجع دقیق استقرار پروفیل‌های لبه مشخص گردد. هرگونه خطا در این مرحله باعث شیب نامطلوب یا موج‌افتادگی در سراسر شبکه فلزی خواهد شد، از این رو کنترل مکرر کد ارتفاعی بنچ‌مارک پروژه از مهم‌ترین اولویت‌های تکنسین‌ها محسوب می‌شود.

برخی از نکات مهم دیگر در این مرحله عبارتند از:

·         برداشت دقیق ابعاد پلان و بررسی گونیا بودن گوشه‌های اتاق با روش مثلثی.

·         پایش مسیر عبور داکت‌های تهویه مطبوع، لوله‌های آتش‌نشانی و سینی‌های کابل برق.

·         مشخص کردن خط مبنای چیدمان (Datum Line) جهت تقارن در برش پنل‌های انتهایی

نصب نبشی‌های لبه و اتصالات دیواری

پس از خط‌کشی محیطی، پروفیل‌های لبه که معمولا از نوع نبشی (L-Profile) یا ناودانی هستند روی خط تراز دیوارهای پیرامونی ثابت می‌شوند. تثبیت این سازه‌ها متناسب با جنس جداره با استفاده از پیچ و رول‌پلاک، رول‌بولت یا میخ چاشنی تفنگی انجام می‌گیرد تا تکیه‌گاهی پایدار برای انتهای پنل‌های آلومینیومی فراهم شود. در محل تقاطع دیوارها و گوشه‌ها، برش‌های دقیق فارسی‌بر با زاویه چهل و پنج درجه اجرا می‌شود تا زیبایی ظاهری حفظ گردد.

جانمایی و نصب آویزها

آویزها وظیفه انتقال بار مرده سیستم به سقف بتنی یا اسکلت فولادی سازه اصلی را بر عهده دارند. برای این منظور از میلگردهای رزوه شده (Threaded Rods) یا آویزهای فنری استفاده می‌شود که توسط انکربولت‌های فلزی درون دال متصل می‌گردند. فواصل نقاط آویزگیری باید بر پایه محاسبات استاتیکی، عرض دهانه و جهت تیرهای حمال معین شود تا هیچ‌گونه شکم‌دادگی رخ ندهد.

نصب و ترازسازی کریرها و پروفیل‌های یوچانل

پروفیل‌های دندانه‌دار یا کریر (Carrier) و سازه‌های یوچانل (U-Channel) به عنوان شاسی اصلی نگهدارنده پنل‌ها به آویزها متصل می‌گردند. این مقاطع باربر دقیقا عمود بر جهت چیدمان نوارهای آلومینیومی نصب شده و فاصله میان شاخه‌های موازی آن بر اساس صلبیت ورق تنظیم می‌شود. دندانه‌های تعبیه شده روی کریر با گام ثابت، وظیفه ایجاد فواصل درزهای باز و نگهداری زبانه پنل را بدون نیاز به پیچ بر عهده دارند.

جااندازی و کلیپس‌کردن پنل‌ها از پایین

مرحله پایانی اجرای سقف لوکسالون شامل جااندازی نوارهای آلومینیومی از نمای زیرین سقف درون دندانه‌های قفل‌کننده سیستم زیرسازی است. نصاب با اعمال فشار دست ملایم و کنترل‌شده، لبه‌های فرم‌یافته پنل را درون زبانه‌های کریر چفت کرده و از اتصال محکم و صدای کلیک اطمینان می‌یابد. در این شیوه نصب رو به بالا، هیچ ابزار مکانیکی آسیب‌رسانی به سطح رویی آلومینیوم برخورد نخواهد کرد و رنگ کوره سالم باقی می‌ماند.

استانداردهای نصب و فواصل تکیه‌گاهی

رعایت استانداردهای فاصله‌گذاری زیرسازی ضامن عدم تغییر شکل پنل‌های آلومینیومی در بلندمدت و حفظ مقاومت در برابر لرزش‌های ساختمانی است. فاصله آویزهای تعلیق در امتداد یک خط حمال نباید از صد و بیست سانتی‌متر تجاوز کند و فاصله مرکز به مرکز کریرهای موازی نیز معمولا میان نود تا صد سانتی‌متر تنظیم می‌شود. پیش‌آمدگی آزاد نوارهای آلومینیومی از آخرین خط کریر تا لبه نبشی دیوار نباید بیش از پانزده سانتی‌متر باشد تا پدیده افتادگی لبه‌ها ایجاد نشود.

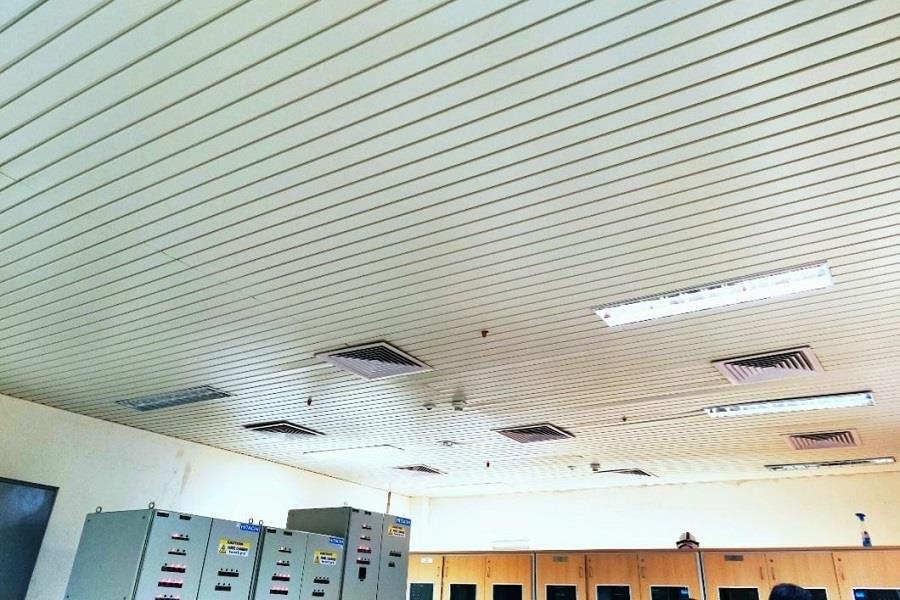

نحوه برش و تعبیه روشنایی‌ها و تاسیسات دیگر

تلفیق چراغ‌های خطی، اسپات‌لایت‌ها، دریچه‌های دمش هوا و اسپرینکلرهای اطفای حریق نیازمند برشکاری دقیق با ابزارهای مخصوص بدون پلیسه است. چراغ‌های خطی هم‌عرض با پنل‌ها را می‌توان با جایگزین کردن مستقیم نوارها نصب کرد تا جلوه یکپارچه مدرن حفظ گردد. بارهای نقطه‌ای سنگین مانند فن‌کویل‌ها یا لوسترهای بزرگ هرگز نباید به پنل یا کریرها تحمیل شوند، بلکه باید ساپورت اختصاصی و مستقل از سقف اصلی دریافت کنند.

اجرای حرفه‌ای سقف لوکسالون را به گروه طاها بسپارید

طراحی مهندسی، تامین متریال مرغوب با آلیاژ استاندارد و اجرای سقف لوکسالون در پروژه‌های لوکس نیازمند اکیپ‌های متخصص و مسلط به دیتایل‌های معماری روز است. گروه طاها با تکیه‌بر تجربه ارزشمند در اجرای پروژه‌های بزرگ مسکونی، اداری، تجاری و بیمارستانی، کلیه خدمات مشاوره، مدولاسیون ابعادی، زیرسازی دقیق و مونتاژ را با بالاترین کیفیت ارائه می‌دهد. مهندسان مجموعه ما با استفاده از تجهیزات تراز دقیق لیزری و پایش گام‌به‌گام مراحل نصب، از هرگونه انحراف خطی پیشگیری کرده و محصول نهایی را با دوام بالا، گارانتی کیفیت و ظاهری بی‌نقص و مدرن تحویل کارفرمایان می‌دهند.

سوالات متداول

آیا اجرای سقف لوکسالون برای فضاهای مرطوب و استخرها مناسب است؟

بله، به دلیل استفاده از ورق‌های آلومینیومی مقاوم در برابر زنگ‌زدگی و رنگ کوره‌ای الکترواستاتیک، این سیستم بهترین انتخاب برای محیط‌های مرطوب، استخرها و مراکز درمانی است.

مهم‌ترین عامل در برآورد هزینه اجرای سقف لوکسالون چیست؟

هزینه کل بر پایه متراژ پروژه، ضخامت ورق آلومینیوم، نوع زیرسازی یوچانل، ارتفاع سقف، پیچیدگی برشکاری تاسیسات و نوع رنگ‌آمیزی پودری به دقت محاسبه می‌گردد.

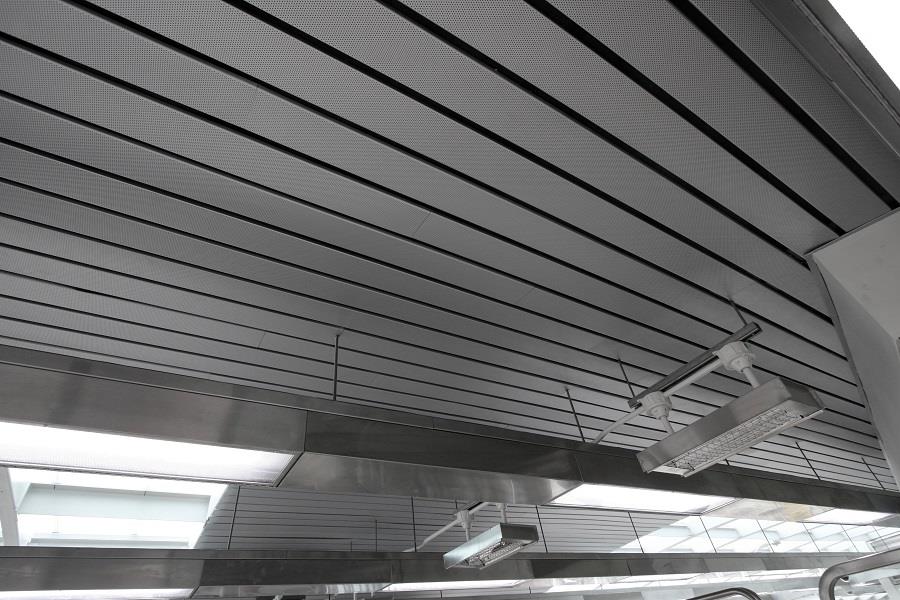

چگونه می‌توان خاصیت آکوستیک این سقف را افزایش داد؟

با سوراخ‌کاری یا پرفوره کردن پنل‌های آلومینیومی و چسباندن لایه نمدی جاذب صوت ضدحریق در پشت نوارها، عایق صوتی فضا به میزان چشمگیری بهبود می‌یابد.

جنس ورق‌های استفاده شده در این پنل‌ها از چیست؟

این پنل‌ها عموما از ورق‌های آلومینیومی آلیاژ ۳۰۰۵ یا ۳۱۰۵ با ضخامت ۰.۵ تا ۰.۷ میلی‌متر و پوشش رنگ الکترواستاتیک کوره‌ای باکیفیت ساخته می‌شوند.
