سقف‌های مدرن نقشی بنیادین در هویت بصری سازه‌های امروزی از جمله در لابی‌ها و مجتمع‌های تجاری بزرگ ایفا می‌کنند. معماران همواره به‌دنبال پوشش‌هایی برای سقف در این مکان‌ها هستند که علاوه‌بر پنهان ساختن تاسیسات ساختمانی، وزن مرده بنا را بیش از اندازه افزایش ندهند و نمایی چشم‌نواز بسازند. در میان گزینه‌های گوناگون، بهره‌گیری از سیستم‌های فلزی آلومینیومی محبوبیت بالایی یافته است. بر همین اساس، اجرای سقف بافل به‌عنوان راهکاری سبک، مستحکم و شیک در ساختمان‌های اداری و عمومی مورد استقبال قرار گرفته است. این سبک دکوراتیو نه‌تنها مسیر عبور هوا و سیستم‌های سرمایشی را مختل نمی‌کند، بلکه جلوه‌ای باز، منظم و کاملا مهندسی‌شده به سقف فضا می‌بخشد.

سقف بافل چیست؟

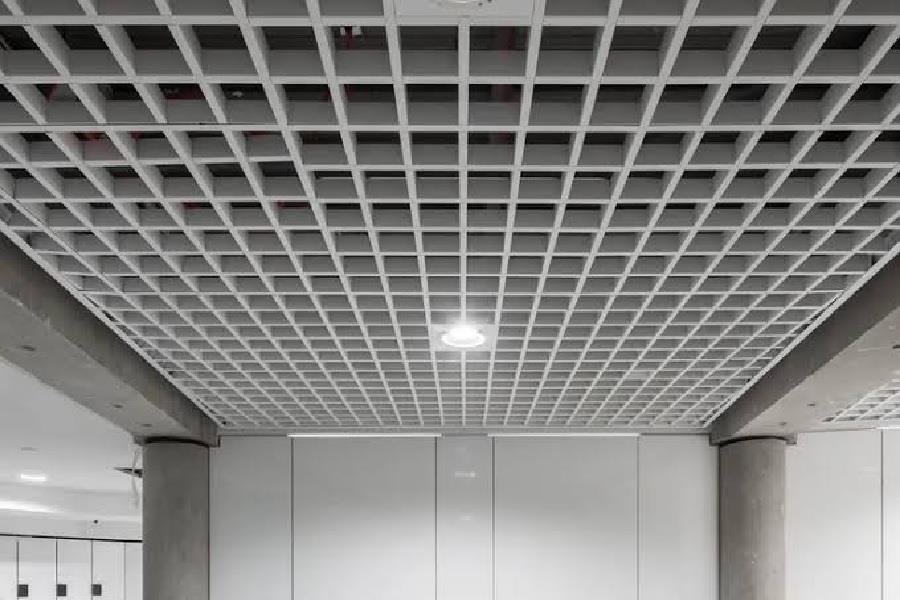

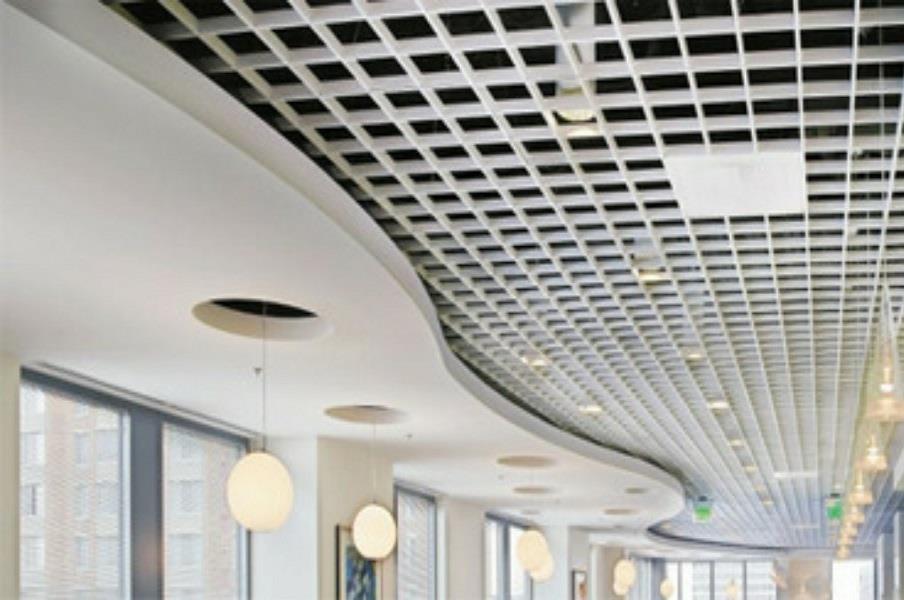

سقف بافل (Baffle Ceiling) که در بازار معماری با نام‌های سقف سلولی (Cellular Ceiling) یا سقف وافل (Waffle Ceiling) نیز نامیده می‌شود، نوعی سقف کاذب شبکه‌ای و باز است. این پوشش از پروفیل‌ها یا تیغه‌های آلومینیومی مقاوم ساخته می‌شود که به‌صورت متقاطع یا موازی در کنار یکدیگر قرار می‌گیرند و خانه‌های شبکه‌ای پدید می‌آورند. سقف سلولی به‌دلیل ساختار فلزی و توخالی، گردش آزادانه هوا را میسر می‌سازد و وزن پایینی دارد. به‌کارگیری این پنل‌ها در سالن‌های بزرگ موجب پراکندگی صداها، افزایش کیفیت آکوستیک محیط و پوشش منظم لوله‌ها و کابل‌های ساختمانی معلق در زیر سقف اصلی سازه می‌گردد. در جدول، تفاوت این سقف با سقف لوور را مشاهده می‌کنید.

طراحی سقف بافل چگونه انجام می‌شود؟

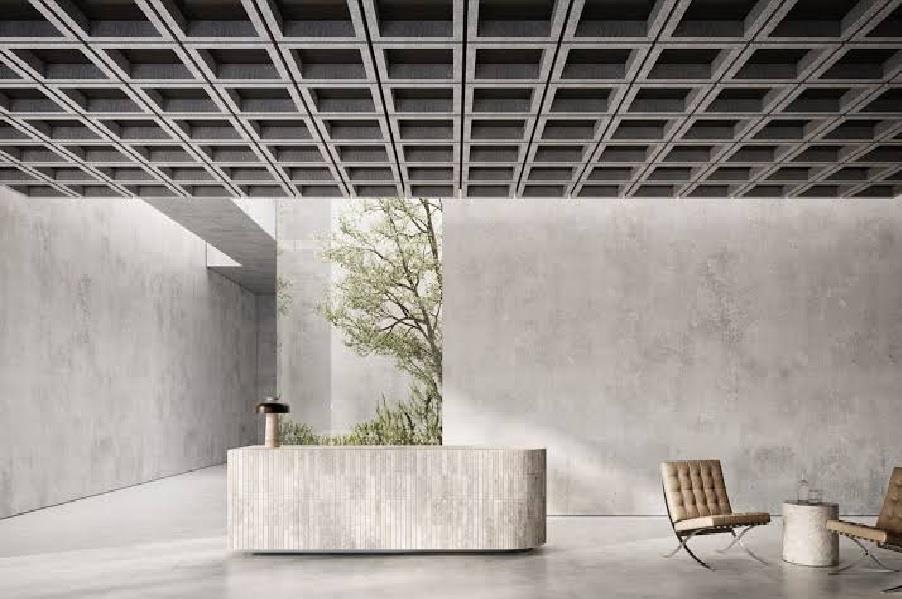

طراحی سقف مدرن سلولی با شبیه‌سازی‌های دقیق در نرم‌افزارهای سه‌بعدی و بر اساس مساحت و کاربری فضا آغاز می‌شود. طراحان ابتدا موقعیت کانال‌های هوا، شیرهای آتش‌نشانی و تجهیزات روشنایی را ارزیابی می‌کنند تا فواصل سلول‌ها کاملا متناسب انتخاب شود. ابعاد شبکه‌های آلومینیومی، عمق پره‌ها و رنگ‌آمیزی پودری متناسب با ارتفاع سقف و نورگیری محیط تعیین می‌گردد. در این فرایند، زاویه دید ناظر از پایین به‌گونه‌ای محاسبه می‌شود که در عین باز بودن سقف، تجهیزات زیرین به چشم نیایند. در پایان، خروجی طراحی به‌شکل نقشه‌های فنی و مدولار برای بخش کارگاهی و تیم‌های نصاب آماده و ارسال می‌گردد.

برخی از ایده‌های نوین این سقف:

·         طراحی شبکه‌های شطرنجی دو‌رنگ

·         تلفیق سلول‌های بافل با لاین‌های نوری

·         طراحی لایه‌ای با عمق‌های متغیر

·         شبکه‌بندی متراکم در لابی‌ها

مراحل اجرای سقف بافل

نصب سقف کاذب فلزی سلولی در محیط پروژه، نیازمند دقت بالا، کنترل مداوم ترازها و سرعت عمل استاندارد است. حساسیت اصلی در اجرای سقف بافل، حفظ نظم هندسی و فواصل یکدست میان تمام شبکه‌ها و اتصالات به‌شمار می‌رود. اگر قطعات به‌درستی در محل خود چفت نشوند، خطوط موازی دچار انحراف شده و از زیبایی نهایی کاسته خواهد شد. مجریان ماهر طاها با در دست داشتن تجهیزات نقشه‌برداری، مراحل نصب را بدون ایجاد تداخل با سایر تاسیسات پیش می‌برند. در بخش‌های بعد، ۴ گام عملیاتی برای پیاده‌سازی این سیستم سلولی در محل کارگاه را تشریح می‌کنیم.

خط‌تراز لیزری و نشانه‌گذاری سقف

در نخستین گام در محل ساختمان، مهندسان با استفاده از تراز لیزری پیشرفته، خط مبنای ارتفاعی سقف کاذب را دور تا دور دیوارها مشخص می‌کنند. این کار باعث می‌شود ناهمواری‌های سقف بتنی یا فولادی اصلی روی سازه نهایی اثر منفی نگذارد. سپس با در نظر گرفتن نقشه، محل دقیق نصب آویزها و رادهای گالوانیزه روی سقف بالایی علامت‌گذاری می‌شود. تعیین فواصل صحیح پایه‌ها اهمیت حیاتی دارد، زیرا مانع از شکم دادن پروفیل‌های آلومینیومی در طول زمان خواهد شد.

اتصال آویزهای سقفی و شاسی‌کشی اصلی

در این مرحله، تکنسین‌ها رول‌بولت‌ها یا میخ‌های فولادی را به کمک تفنگ هیلتی در نقاط معین روی سقف اصلی محکم می‌کنند. میله‌های رزوه یا آویزهای قابل تنظیم به این اتصالات بسته شده و ریل‌های حمال باربر را با فاصله‌های معین نگه می‌دارند. در این گام اجرایی، زیربنای کار با دقت تنظیم ارتفاع می‌شود تا سطحی کاملا هم‌سطح و بدون شیب ناخواسته حاصل شود. پایداری شاسی‌های فلزی باربر، ضامن ایمنی کل سازه در برابر تکانه‌ها و ارتعاشات محیطی است و زمینه را برای جای‌گذاری سریع و تراز تیغه‌های آلومینیومی سقف هموار می‌سازد.

نصب پروفیل‌های نگهدارنده کریر

پس از مهار سازه باربر، ناودانی‌ها و پروفیل‌های دندانه‌دار موسوم به کریر (Carrier Profile) زیر شاسی‌ها مونتاژ و پیچ می‌شوند. این ریل‌ها دارای شیارها و زبانه‎های استاندارد با فواصل دقیق هستند که نگهدارنده اصلی تیغه‌ها خواهند بود. تراز بودن کریرها ضامن قرارگیری منظم سلول‌های آلومینیومی بدون کوچک‌ترین انحراف چشمی است. در این مرحله از اجرای سقف بافل، نصاب‌ها فاصله ریل‌ها را با ابزارهای دقیق اندازه می‌گیرند تا تیغه‌های وافل با اندک فشاری درون زبانه قفل شوند.

جای‌گذاری تیغه‌های آلومینیومی و رگلاژ نهایی

گام آخر شامل قرار دادن تیغه‌های آلومینیومی پیش‌رنگ کوره‎ای درون شیار زبانه‌ها و بستن مقاطع متقاطع است. کارگران تایل‌ها را به‌صورت نر و مادگی درون یکدیگر چفت می‌کنند تا مدول‌های شبکه‌ای منظم پدید آید. در طول کار، بررسی تراز نهایی با دقت بالا انجام شده و کابل‌های روشنایی درون باکس‌های تعیین‌شده جای می‌گیرند. در نهایت، فرایند تخصصی اجرای سقف بافل با بازبینی دقیق زوایای اتصالات، پاک کردن اثر انگشت‌ها از سطوح فلزی و تحویل سازه‌ای بدون درز و کاملا تخت به کارفرما در کارگاه ساختمانی پایان می‌یابد.

نکات ایمنی پروژه در زمان اجرا

رعایت نکات ایمنی در طول فرآیند نصب، ضامن سلامت تکنسین‌ها و حفاظت از سازه آلومینیومی در کارگاه خواهد بود. استفاده از داربست‌های چرخ‌دار پایدار، کمربندهای مهار و کلاه‌های استاندارد هنگام کار در ارتفاع الزامی است. از آنجا که آلومینیوم متریالی سبک و ظریف است، برخورد ناگهانی ابزارها می‌تواند باعث تاب برداشتن پره‌ها گردد؛ بنابراین انتقال قطعات باید با دستکش‌های محافظ صورت گیرد. مجریان نیز باید هنگام اجرای سقف بافل از سلامت عایق کابل‌های برق اطمینان حاصل کنند تا اتصال کوتاه فلزی رخ ندهد.

اجرای ماندگار و تخصصی سقف بافل توسط گروه تزئینی طاها

پیاده‌سازی موفق سقف‌های سلولی نیازمند هماهنگی میان خط تولید، تیم مهندسی و اکیپ اجرایی مستقر در محل است. ما در گروه تزئینی طاها چرخه کامل این پروژه‌ها را شامل بررسی اولیه، طراحی اختصاصی، ساخت قطعات آلومینیومی و اجرای سقف بافل به‌شکل یکپارچه بر عهده می‌گیریم. همچنین حذف واسطه‌ها موجب کنترل دقیق کیفیت و کاهش چشمگیر هزینه‌های ساخت می‌شود.

سوالات متداول

مزیت اصلی اجرای سقف بافل آلومینیومی نسبت به مدل‌های گچی چیست؟

این سقف وزن بسیار ناچیزی دارد، ضدزنگ و بادوام است و امکان جریان یافتن راحت هوا را در کنار عایق صوتی فراهم می‌سازد.

آیا سقف سلولی برای محیط‌های مرطوب یا روباز مناسب است؟

بله، به کار بردن آلومینیوم همراه با رنگ الکترواستاتیک، مقاومت فوق‌العاده‌ای در برابر رطوبت، اکسیداسیون و فرسایش هوایی برای سازه ایجاد می‌نماید.

آیا اجرای سقف بافل مانع عملکرد سیستم اطفای حریق نمی‌شود؟

خیر، ساختار باز سلول‌ها اجازه می‌دهد آب از اسپرینکلرها به سادگی عبور کند و دود به‌سمت دتکتورهای سقف اصلی هدایت شود.
